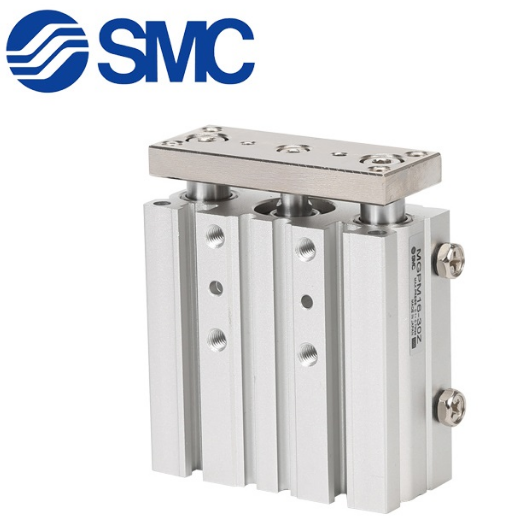

Một xi lanh nhỏ gọn tiết kiệm không gian với hướng dẫn.
[Đặc trưng]
· Việc rút ngắn thanh dẫn và thay đổi độ dày của tấm đã giảm tới 24% trọng lượng sản phẩm.
· Bằng cách giảm chiều dài thanh dẫn hướng tới 22 mm, khối lượng công việc gia công cần thiết để tạo khoảng hở giữa đáy thân xi lanh và thiết bị đã giảm.
· Công tắc tự động nhỏ và công tắc tự động chịu từ trường mạnh có thể được gắn trực tiếp trên 2 mặt.
· Có thể lắp 4 kiểu. Đường ống có thể từ 2 hướng.
· Có đệm khí.

Loại ổ trục                                                          drive trượt

Loại chủ đề cổng                                                  M5×0.8

Kiểu đột kích                                                         -

Vận hành áp lực                                                     -

gối                                                              Pad hơi hai bên (không có cản trở)

Loại hình                                                             hướng dẫn xi lanh

Vận hành áp lực                                                     0,12～1

Nhiệt độ hoạt động                                                -10～60

Môi trường,Ứng dụng                                           Tiêu chuẩn

bổ sung chức năng                                 Tiêu chuẩn / Với chức năng giữ hàng

Phương pháp vận hành xi lanh               [Tác động kép] Diễn xuất kép

Thân hình dạng chính                                           hướng dẫn

Phương pháp vận hành que                                 Thanh đơn

Đột kích                                                                      50

Xi lanh (Ống Nối) Đường kính trong                       16
